SoftWave

System システム概要

波形鋼板ウェブ製作情報システム

SoftWaveは波形鋼板ウェブに特化した製作情報システムです。
パネルを構成するウェブ、フランジ、パーフォボンドリブ の単品加工図や仕上り寸法図、部材配置図、ブロック連結図をDXF形式のファイルで出力します。
単品加工図はSoftWaveによりNCデータに変換されます。

Features システムの特長

  • 波形専用システム
    →各種接合形式に柔軟に対応
  • EXCELシートを入力フォームに、GUIガイド入力
    入力データXML出力
  • 出力部・製作要領(溶接収縮代等)はSoftDrawが
    後継するため開発の簡素化・短期化

システム機能

  • 各種接合形式(PBL・Lジベル・STUDジベル)
  • 継手タイプ(現場溶接・HTB接合)
  • 継手部細部構造(各種スカラップ)
  • 変断面・梯形ウェブ・上下フランジ
  • 付属物
    (排水貫通孔補強・形状保持材・維持管理用金具・ウラ打ちコンクリート部ジベル・接合鉄筋等)

出力例

単品加工図(DXF)

単品加工図(DXF)

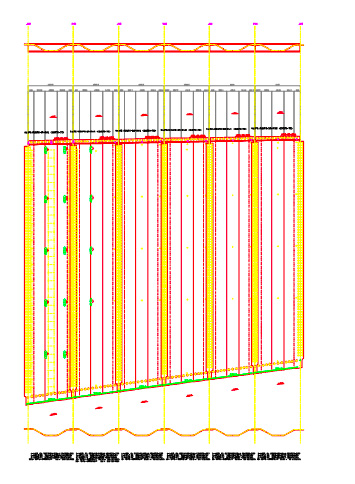

部材配置図

部材配置図

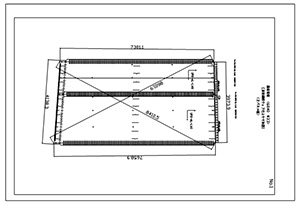

単品加工図

単品加工図

設計図面

設計図面

仕上り寸法図

仕上り寸法図

施工例

当ソフトをご導入いただき、施工された波形鋼板ウェブ橋です。

History システム履歴

H19.01リリース
H20.08設計図面対応
H21.10上縁変断面対応
H22.11梯形ウェブ対応
H23.07型板出力対応
H23.01部材検査資料対応
H23.02部材配置図員数表示対応
H24.02波方向縦断直角タイプに対応
H25.04梯形ウェブ機能向上

処理実績
H29年06月現在57橋
